客户胶水、产品信息及工艺要求：

■胶水信息及要求

 胶水名称： 瓦克988 ；

 工作特性：常温，胶桶内的胶不能接触空气，需要真空隔绝空气；

表面张力：涂胶之前需要对涂胶处做plasma处理，按图纸要求满足34#以上达因笔；

尺寸检测：涂完后对胶的高度和宽度进行线扫检测，不良时需要报警提示；

涂胶效率：生产节拍20秒；

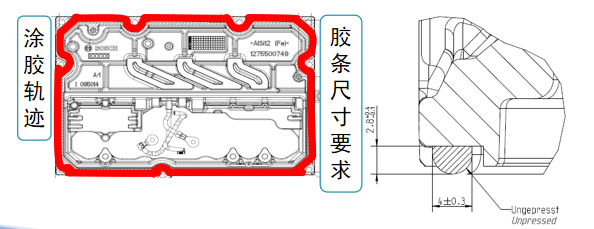

■工艺要求

1、胶无重叠

宽度：1.8±0.02mm；

高度： 1.8±0.02mm；

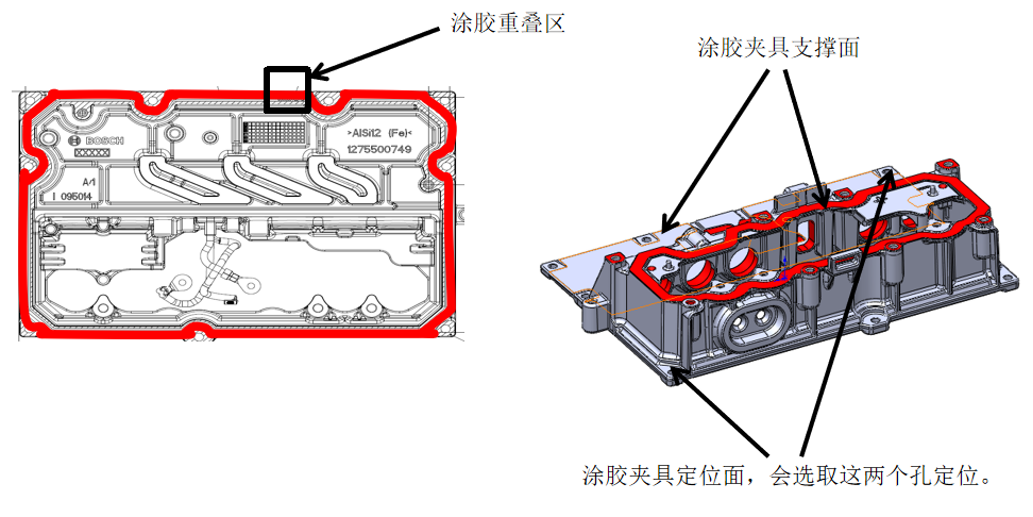

2、涂胶重叠区(在指定区域，page2)：

 重叠最大长度 ：20mm；

 重叠部分最大宽度：7.2mm； 重叠部分最大宽度：3.5mm；

电气要求：PLC选用西门子，断路器和开关按钮选用施耐德，传感器品牌由承接方提前告知；

机械要求：丝杆和滑轨选用上银，导柱导套选用怡合达或米思米，下机架选用80*80国标方通，上机架选用40*40欧标型材，设备色号由需方提供；

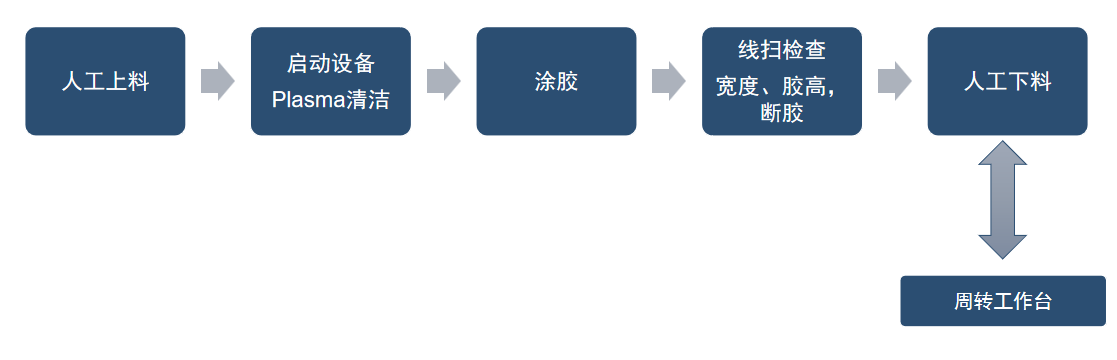

工艺流程图：

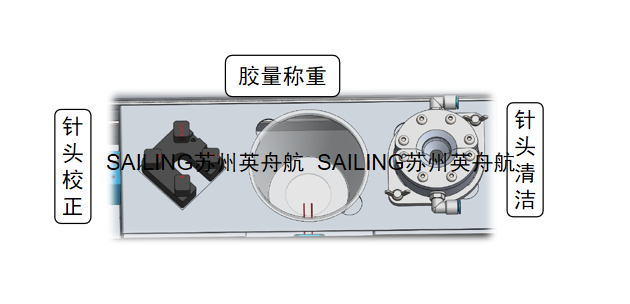

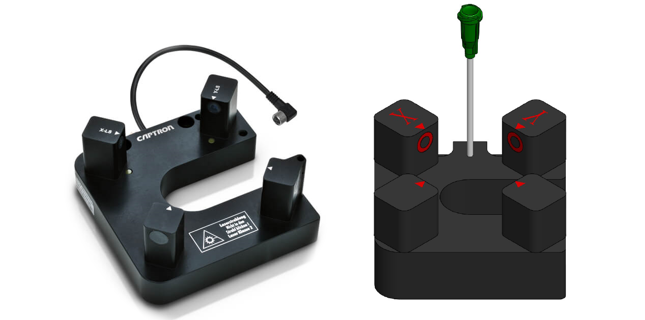

针头校正介绍：

产品介绍

■可同时完成X轴和Y轴的校正；

■单一结构使安装更便捷；

■高度集成化设计；

技术参数

■工作电压：DC12┄30v；

■激光类型：红光650nm，等级2；

■输出信号：2xPNP-NO，默认开启信号；

■重复测量精度：0.01mm；

■运行温度：+10℃到+50 ℃

■防水标准：IP65；

■分辨率：0.2mm；

■连接器：M8连接器；

■外壳材料：铝，黑色氧化处理；优势

■减少调机时间；

■降低调机难度；

■保证生产的良品率；

■适合需要频繁更换针头；

■适合精密点胶灌封和自动化产线；

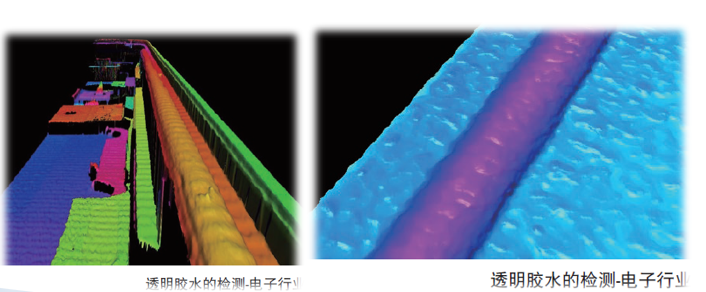

胶条线扫检测介绍:

胶条线扫检测

采用高性能2D相机、高精度蓝色激光和镜头于一体，IP65等级坚固外壳设计，体积小巧，微米级别的测量精度且安装简单，广泛用于智能手机、锂电池及胶水的高度、宽度、位置等，以及涂胶前的3D定位引导；

■ FOV视野宽度：15～25mm；

■ Accuracy检测精度：～20um；

■ Potential潜力数量：～100per year；

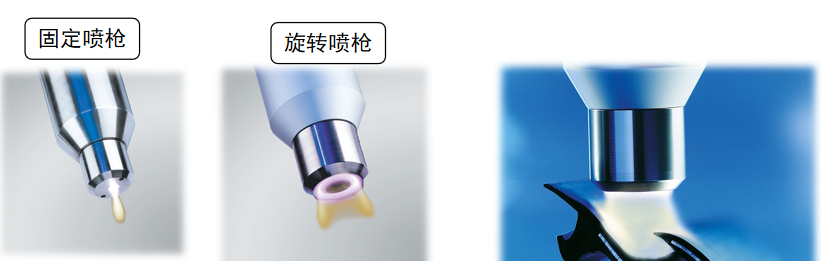

等离子介绍：

等离子喷枪是用于产生并施加等离子体到被处理的产品上，等离子体是在喷枪内通过转子和定子之间的放电而产生的，工艺气体将产生的等离子体吹出喷枪外；凭借专利的喷枪技术，可靠耐用，高效率的等离子系统，用于工业化表面处理；可以提供固定喷枪或旋转喷枪作为等离子源；

对胶条涂胶进行等离子预处理具有独特的工艺优点：

■废品率降低，生产效率高；

■可通过等离子控制系统进行100%工艺监控；

■可靠的系统技术（全天候运行），设备可利用率高 (>99.5%)；

■调整迅速：可相对于胶条的几何尺寸，快速地可重复再现地调整等离子体喷枪的位置；
